電壓互感器是一種小型的降壓變壓器，主要由鐵芯、一次繞組、二次繞組、接線端子和絕緣支持物等構成，一次繞組并接于電力體系一次回路中，其二次繞組并聯接入了測量外表、繼電保護設備或自動設備的電壓線圈，即負載為多個元件時，負載并聯后接入二次繞組，且規范額定電壓為100V。
由于電壓互感器是把高電壓變成低電壓，所以它的主繞組的匝數較多，而次繞組的匝數較少。

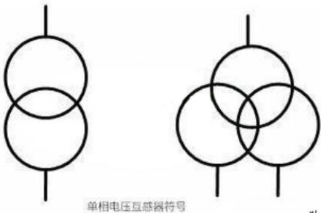

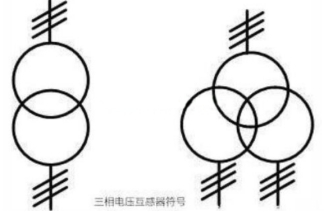

電壓互感器在電路中的符號如圖所示，用"TV"來表明，一、二次繞組絕緣套管別離符號"●"的兩個端子為同名端或同極性端。
電壓互感器在電力體系中要測量的電壓有線電壓、相電壓、相對地電壓和單相接地時呈現的零序電壓。

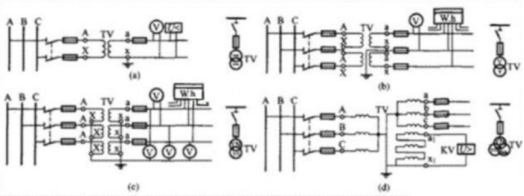

為了測取這些電壓，電壓互感器就有了不同的接線辦法，最常見的有以下幾種
電壓互感器運用的注意事項
1．電壓互感器在投入運行前要依照規程規矩的項目進行實驗查看。例如，測極性、聯接組別、搖絕緣、核相序等。
2．電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量外表、繼電保護設備或自動設備的電壓線圈并聯，一起要注意極性的正確性。
3．接在電壓互感器二次側負荷的容量應適宜，接在電壓互感器二次側的負荷不該跨越其額定容量，不然，會使互感器的過失增大，難以達到測量的正確性。
4．電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會呈現很大的電流，將損壞二次設備乃至危及人身安全。電壓互感器能夠在二次側裝設熔斷器以保護其本身不因二次側短路而損壞。在或許的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線缺陷危及一次體系的安全。
5．為了確保人在觸摸測量外表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。由于接地后，當一次和二次繞組間的絕緣損壞時，能夠避免外表和繼電器呈現高電壓危及人身安全。
