電流互感器概述
電流互感器（currenttransformer，簡稱CT），其原理是根據電磁感應原理，由閉合的死心和繞組組成。它的一次繞組匝數很少，串在需求測量的電流的線路中，因此它常常有線路的全部電流流過，二次繞組匝數比擬多，串接在測量外表和保護回路中。
電流互感器在作業時，它的2次回路一直是閉合的，因此測量外表和保護回路串聯線圈的阻抗很小，電流互感器的作業情況靠近短路。電流互感器起到變流和電氣阻隔效果，它是電力系統中測量外表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按份額轉換成低電流，電流互感器一次側接在一次系統，二次側接測量外表、繼電保護等。

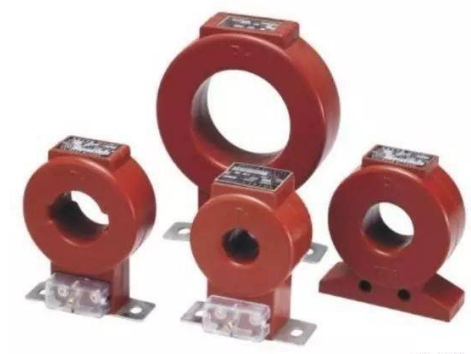

電流互感器的結構方式有澆注式、干式、油浸式等。
1）電流互感器的效果
電流互感器是二次繞組在短路狀況下作業的變壓器，用來把高壓或低壓系統的大電流變換成低壓系統的小電流，以供檢測儀表、自動控制信號以及繼電保護之用。二次側的額外電流為5A（或1A），故所接的電流表量程為5A（或1A）。

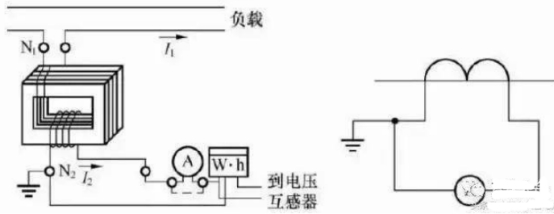

下圖為電流互感器的一次繞組N1，普通只要1匝或幾匝，導線較粗，被串聯到需求測量電流的電路里。電流互感器一次繞組中的電流，即被測電路的電流，記為I1。二次繞組N2有較多的匝數，導線較細且與內阻極小的電流表、功率表的電流線圈或阻值不大的電阻等構成閉合回路，因負載阻抗極小，可看成二次繞組被短接。
2）電流互感器的類型表明
類型參數

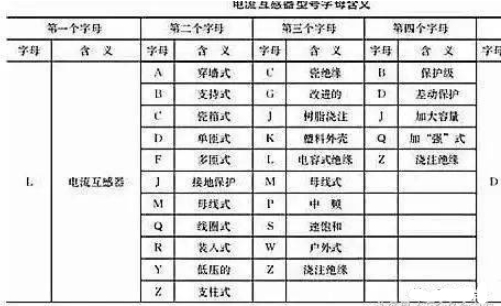

一、電流互感器類型：
第一字母：L—電流互感器
第二字母：A—穿墻式；Z—支柱式；M—母線式；D—單匝貫串式；V—結構倒置式；J—零序
接地檢測用；W—抗污穢；R—繞組暴露式
第三字母：Z—環氧樹脂澆注式；C—瓷絕緣；Q—氣體絕緣介質；W—與微機保護專用
第四字母：B—帶保護級；C—差動保護；D—D級；Q—增強型；J—增強型ZG
第五數字：電壓等級產品序號
3）留意事項
作業中二次側不得開路，否則會發作高壓，危及外表和人身安全，因而二次側不能接熔斷器；作業中如要拆下電流表，必需先將二次側短路才行。
電流互感器的鐵芯和二次繞組一端要可靠接地，避免在絕緣破壞時帶電而危及外表和人身安全。電流互感器的一次、二次繞組有“+”、“-”或“*”的同名端符號，二次側接功率表或電能表的電流線圈時，極性不能接錯。電流互感器二次側負載阻抗大小會影響測量的精確度，負載阻抗的值應小于互感器懇求的阻抗值，使互感器盡量作業在“短路狀況”，并且所用互感器的精確度等級應比所接外表的精確度高兩級，以確保測量精確度。
電流互感器的首要技能懇求
1.額外容量：額外二次電流通過二次額外負荷時所耗費的視在功率。額外容量能夠用視在功率V.A表明，也能夠用二次額外負荷阻抗Ω表明。
2.一次額外電流：允許通過電流互感器一次繞組的用電負荷電流。用于電力系統的電流互感器一次額外電流為5～25000A，用于試驗設備的精密電流互感器為0.1～50000A。電流互感器可在一次額外電流下長期作業，負荷電流逾越額外電流值時叫做過負荷，電流互感器長期過負荷作業，會燒壞繞組或減少運用壽命。
3.二次額外電流：允許通過電流互感器二次繞組的一次感應電流。
4.額外電流比（變比）：一次額外電流與二次額外電流之比。
5.額外電壓：一次繞組長期對地可以承受的最大電壓（有效值以kV為單位），應不低于所接線路的額外相電壓。電流互感器的額外電壓分為0.5，3，6，10，35，110，220，330，500kV等幾種電壓等級。
6.10%倍數：在指定的二次負荷和恣意功率因數下，電流互感器的電流差錯為－10%時，一次電流對其額外值的倍數。10%倍數是與繼電保護有關的技能指標。
7.精確度等級：表明互感器本身差錯（比差和角差）的等級。電流互感器的精確度等級分為0.001～1多種級別，與本來相比精確度進步很大。用于發電廠、變電站、用電單位配電控制盤上的電氣儀表普通采用0.5級或0.2級；用于設備、線路的繼電保護普通不低于1級；用于電能計量時，視被測負荷容量或用電量幾根據規程懇求來挑選（見第一講）。
8.比差：互感器的差錯包括比差和角差兩局部。比值差錯簡稱比差，普通用符號f表明，它等于實踐的二次電流與折算到二次側的一次電流的差值，與折算到二次側的一次電流的比值，以百分數表明。
9.角差：相角差錯簡稱角差，普通用符號δ表明，它是旋轉180°后的二次電流向量與一次電流向量之間的相位差。規則二次電流向量超前于一次電流向量δ為正值，反之為負值，用分（’）為計算單位。
10.熱安穩及動安穩倍數：電力系統缺點時，電流互感器遭到因為短路電流惹起的龐大電流的熱效應和電動力效果，電流互感器應該有可以承受而不致遭到破壞的才干，這種承受的才干用熱安穩和動安穩倍數表明。熱安穩倍數是指熱安穩電流1s內不致使電流互感器的發熱逾越允許極限的電流與電流互感器的額外電流之比。動安穩倍數是電流互感器所能承受的最大電流瞬時值與其額外電流之比。
