電子式電流互感器的規劃概念

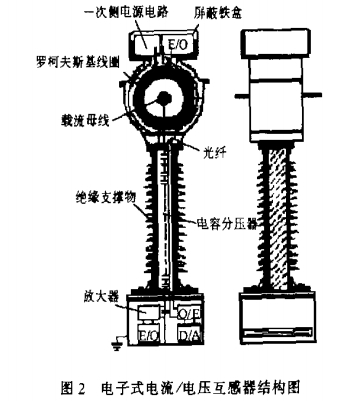

數字調制式電流互感器概念的提出已近半個世紀了，但受元器件的束縛一貫沒有發展起來。近年來ABB公司、德國RITZ公司都有一些不同類型電子式電流互感器和電子式電壓互感器產品的報導。研發了220kV/1250A設備的有源電子式電流互感器/電壓互感器，樣機全體結構如圖2所示。
電流互感器設備由電流檢測單元和電壓檢測單元兩部分組成。前者選用羅柯夫斯基線圈作為電流傳感器，有源電子器件完畢信號的數宇調制;后者選用電容分壓器作為電壓傳感器。高壓端電子線路電源由一個輔助電源感應線圈直接從母線上獲取。羅氏線圈和電源感應線圈安裝在母線上。高壓端信號調制和電源調度電路板置于·一個鐵磁屏蔽盒中,電流信號在高壓端經AD轉化、E/O轉化后調制成光信號，通過光纖傳送到低電位端。根據需求，能夠?qū)⑿盘?hào)持續用光纖傳送到遠方的控制室，也能夠就地經O/E、D/A轉化，放大成模仿電流信號,母線電壓經電容分壓器轉化成低壓信號后，調制成光信號，經光纖傳送到控制室，也能夠就地經校準、溫度補償后，給出模仿電壓信號、一個陶瓷套管既用作高壓部分元件的絕緣支撐，一起又是傳輸電流信號的光纖和電容分壓器的通道。
3.1電流互感器的電流和電壓信號測取

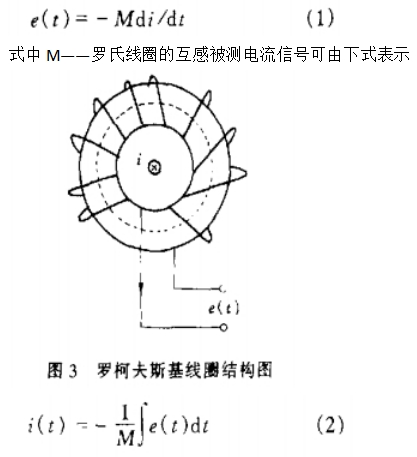

在有源電子式電流互感器中．作為一次電流采樣傳感頭的元件有很多種、有傳統的電磁式電流互感器、特別規劃的小信號電流互感器、分流電阻器、羅柯夫斯基線圈等。其間羅柯夫斯基線圈以其出色的頻率響應、高的檢測準確度和結構簡略、本錢低價等特性而成為首選。所以根據羅柯夫斯基線圈的有源ETA也就成為最具發展?jié)摿Φ墓怆娀ジ衅鳟a(chǎn)品，它既能夠用作封閉電器GIS、插接式組合電器PASS中的電流檢測設備，又可用于敞開式獨立有源ETA。羅柯夫斯基線圈是將導線均勻地繞在一個非磁性材料的骨架上制作而成的空心線圈，如圖3所示。載流導線從線圈中心穿過，當導線上有電流通過期，在線圈的兩端將會發生一個感應電勢e，其大小為
由式（2)可見，要得到被測電流信號，有必要對線圈的輸出電壓信號進行積分，這能夠通過兩種途徑完畢:選用模仿積分器或選用數字積分。總之，通過后續電路及相關的信號處理，咱們能夠獲得被測電流信號。
在中低壓配電范疇，精密電阻分壓器、電容分壓器現已運用得比較多。運用這種電壓傳感器技能，大大簡化了高壓傳感部分的規劃，一起運用光纖傳輸信號，保留了光纖出色的電氣阻隔效果，因此在本文的規劃中選用了電容分壓器作為電壓取樣元件。
3.2電流互感器的信號處理設備
信號處理進程如下:電流信號在高壓側經取樣后．變成數字信號，通過恰當?shù)墓β使纱螅?qū)剛友光二極管變成光信號，用光纖送到互感器下側低電壓端。電壓信號經分壓器取樣后，變成數字信號，局樣通過恰當?shù)墓β史糯螅?qū)動發光二極管，也變成光信號。在互感器本體低電位例，已安股光1信虧的電流、電壓信號通過光纖傳送到變電珀2至3在控制室經O/E轉化后，通過恰當調度，信號再送入工控機中進行信號解調和處理，解調后的模仿信號可供計鼉和維護用。在信號處理單元中，瞬態信號檢測即用于維護電流、電壓信號的檢測，有必要考慮信號處理單元的響應速度及頻帶寬度。例如220kV設備暫態恢復電壓的最高固有主頻為
10kHz，如按1/10區間取樣，則E/O轉化的作業主頻帶寬有必要大于200kHz、在O/E轉化中、則需選用快速光電二極管。
3.3電流互感器的一次側電子線路供電問題
一次側電子線路供電問題是有源ETA中的一個要害技能，一次側電源要給傳感元件信號處理部分供給安穩的電源。有兩種思路處理這個問題，一是從地上二次側將能量傳送到一次側供給電源，二是直接從二次側的母線上取電源。因?yàn)橐淮巍⒍蝹?cè)之間要完畢徹底阻隔，所以要將二次側的能量送到一次側，最好的方法是通過光電轉化，用光纖來傳送:光電能量轉化一-般用大功率半導體激光二極管來完畢。激光二極管作為光源供給驅動光電池的光功率，根據設備總功率需求選用適合的光功率和輸出功率的二極管。從光纖傳輸來的能量直接耦合到一次側的光電轉化器，通常是在光電池中，將光能轉化成電能，現已有作為光電轉化的商業化的電二極管陣列可供選擇。選用地上供能的方法，利益是電源安穩、可靠性好、不受母線電流的影響。可是這個供能計劃一般能供給的功率比較小，通常在mW級乃至在pW級。有時這種供能計劃無法供給滿足的能量給一次側。別的，大功率、高功率的激光二極管、光電轉化器件比較貴重．在運用壽命方面也沒有嚴格考核的報導。

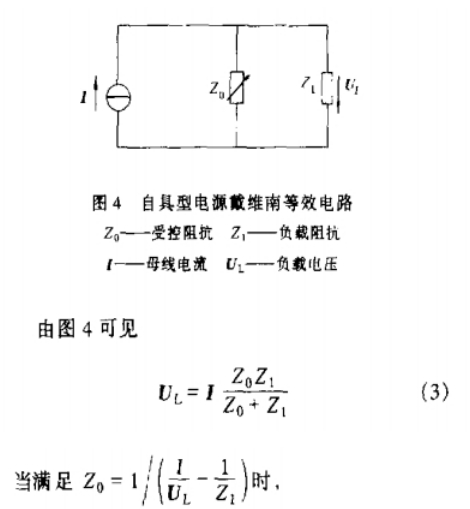

因?yàn)槟妇€電流改動規劃很大，以額定電流為1250A的ETA為例，母線穩態電流能夠在5%-120%1n(額定電流）內改動，即在62.5-1500A的規劃內改動;短路缺點情況下、母線暫態電流能夠到達201n，乃至更高。在這些情況下都要求能供給一次側電子線路所需求的安穩電源。鑒于上述要求，提出了從母線上直接取電源的自具型電源計劃，規劃作業首要會合在從一個大規劃內改動的電流源中取出--個具有必定功率安穩輸出的電壓源。自具型電源的原理圖如圖4所示、在這里咱們選用一個環形帶鐵心的感應線圈完畢從母線上提取電能的功用。
即可輸出所需求的恒定電壓Ul。因此問題能夠轉化為規劃一個電源感應線圈的負荷阻抗可控電路，當母線電流較小時，等效阻抗較大；當母線電流較大時，等效阻抗較小。合理規劃可控阻抗電路，能夠完畢在大規劃母線電流下供給安穩饋電電源的意圖。
